IEC 61850 es un estándar internacional que define los protocolos de comunicación entre diferentes equipos ubicados en las subestaciones. Básicamente, define la comunicación entre equipos de protección, control y de medición, incluyendo los IEDs (dispositivos electrónicos inteligentes).

Actualmente IEC 61850 tiene una segunda versión. Sin embargo, la primera versión aplicada en las redes de subestaciones fue todo un éxito. Actualmente, este estándar no sólo se aplica en las empresas de Utilities, también es utilizado en industrias como: energías renovables (p.e. eólica) y carga de vehículos eléctricos, entre otros.

¿Por qué IEC 61850 está tan de moda?

• Unifica las comunicaciones, evitando el uso de los protocolos propietarios.
• Proporciona interoperabilidad entre los sistemas de diferentes fabricantes y tecnologías. Permite integrar equipos de diferentes proveedores sin ninguna limitación.
• Reduce costes (tanto de cableado como en procesos de ingeniería).
• Mejora los procesos de puesta en marcha y de mantenimiento.
• Es un estándar que está pensado para la evolución de las redes, por tanto, siempre será capaz de adaptarse a tus futuras necesidades y requerimientos del mercado.

¿Qué aspectos clave presenta el estándar IEC 61850?

Durante todos estos años, las organizaciones de todo el mundo han utilizado protocolos diferentes para proveer comunicación entre sus sistemas y mantener las infraestructuras funcionando correctamente. IEC 61850 surgió de la necesidad de unificar estos protocolos (propietarios y estándar).

Además, las redes de misión crítica no solo necesitan proporcionar una comunicación fluida, sino que también necesitan mantener sus infraestructuras seguras.

Otro aspecto clave de IEC 61850 es la interoperabilidad, que tiene por objetivo facilitar la comunicación y la integración de los sistemas de distintos fabricantes.

La realidad es que el mundo entero está pasando a IEC 61850.

Aspectos fundamentales del estándar

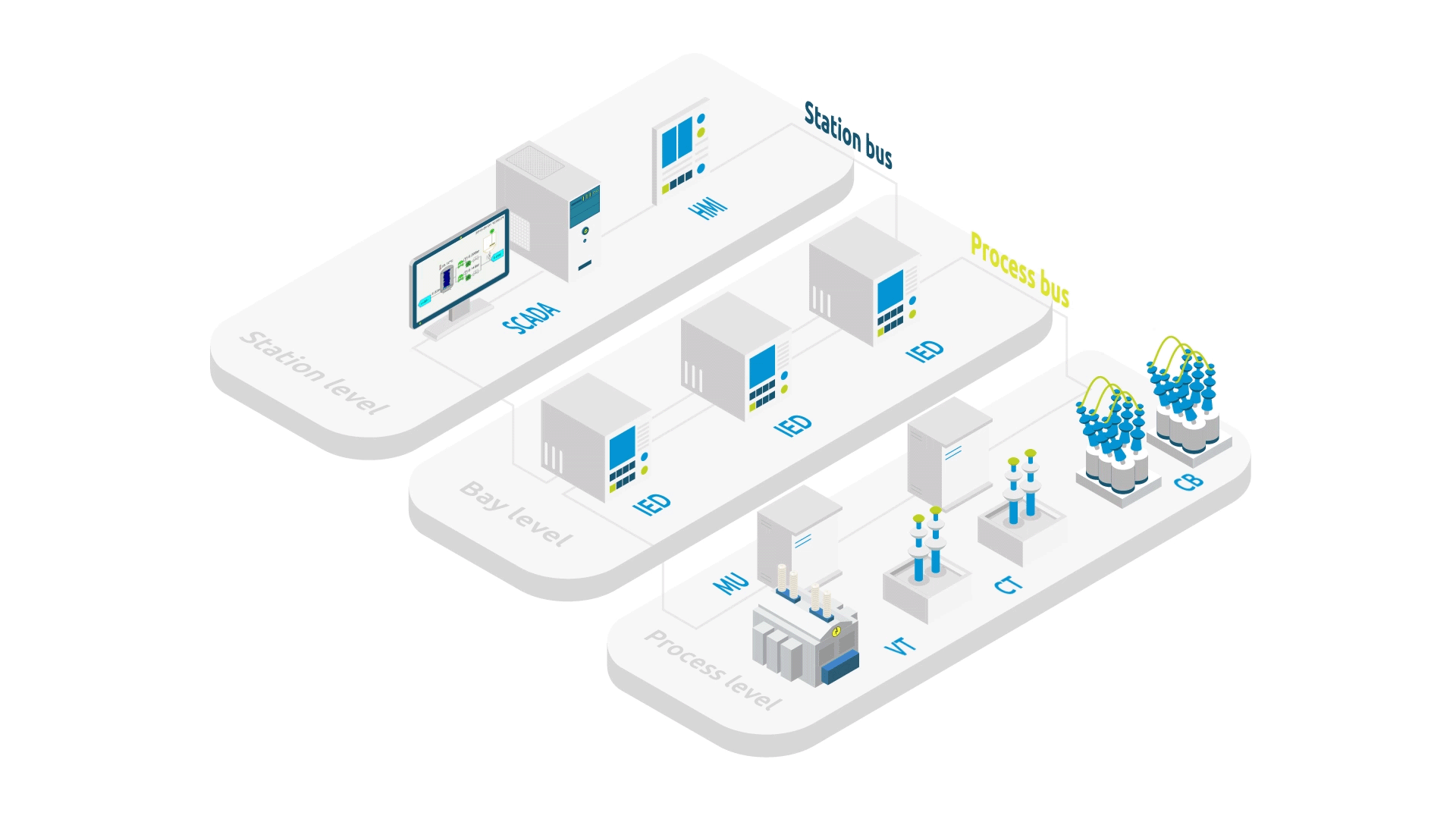

IEC 61850 define 3 niveles para la comunicación entre diferentes dispositivos:

• Nivel de proceso: en este nivel se encuentran dispositivos como los equipos eléctricos de maniobra, que podrían ser disyuntores, interruptores, transformadores de corriente y de tensión.
• Nivel de bahía: aquí podemos encontrar dispositivos electrónicos inteligentes denominados IEDs. IEC 61850 define el proceso bus para permitir las comunicaciones entre los IED y los dispositivos del nivel de proceso.
• Nivel de estación: contiene sistemas SCADA y HMI utilizados para el control y la monitorización de las subestaciones. El nivel de estación emplea el proceso bus para poder comunicarse con los IEDs ubicados en el nivel de bahía.

¡Descubra más sobre los protocolos IEC 61850! Haga clic aquí para ampliar sus conocimientos!

Protocolos de comunicación definidos

La estructura de protocolo de Internet provee seguridad a la hora de transmitir los datos. Sin embargo, cuando se trata de sistemas en tiempo real es algo lento. Por ello, IEC 61850 hace que este proceso sea más rápido definiendo los siguientes protocolos:

• MMS (Manufacturing Messaging Specification): se utiliza para la comunicación entre los IEDs y los sistemas SCADA para la aplicación, la configuración y el intercambio de datos de supervisión.
• GOOSE (Generic Object-Oriented Substation Events): se utiliza para enviar mensajes sobre el estado entre los IED. También se utiliza con frecuencia para disparar los relés de protección.
• SMV (Sampled Measured Values): proporciona una comunicación rápida y confiable de los valores de medición, protección y control de los sistemas de potencia, principalmente de los CT transformadores de corriente) y VT (transformadores de voltaje).

¿Qué beneficios ofrece IEC 61850?

• Asegurar la comunicación entre equipos de múltiples proveedores, evitando protocolos propietarios.
• Mejora de la visibilidad de la subestación y sus activos.
• Rentabilidad económica considerable.
• Configuración mejorada y más ágil.
• Representación de datos orientada a objetos.
• Mapeo más sencillo para que las aplicaciones de terceros accedan a información de varios IED de diferentes fabricantes.
• Facilitar el trabajo a los diseñadores de aplicaciones para que ya no tengan que lidiar con representaciones complejas.
